CAVE

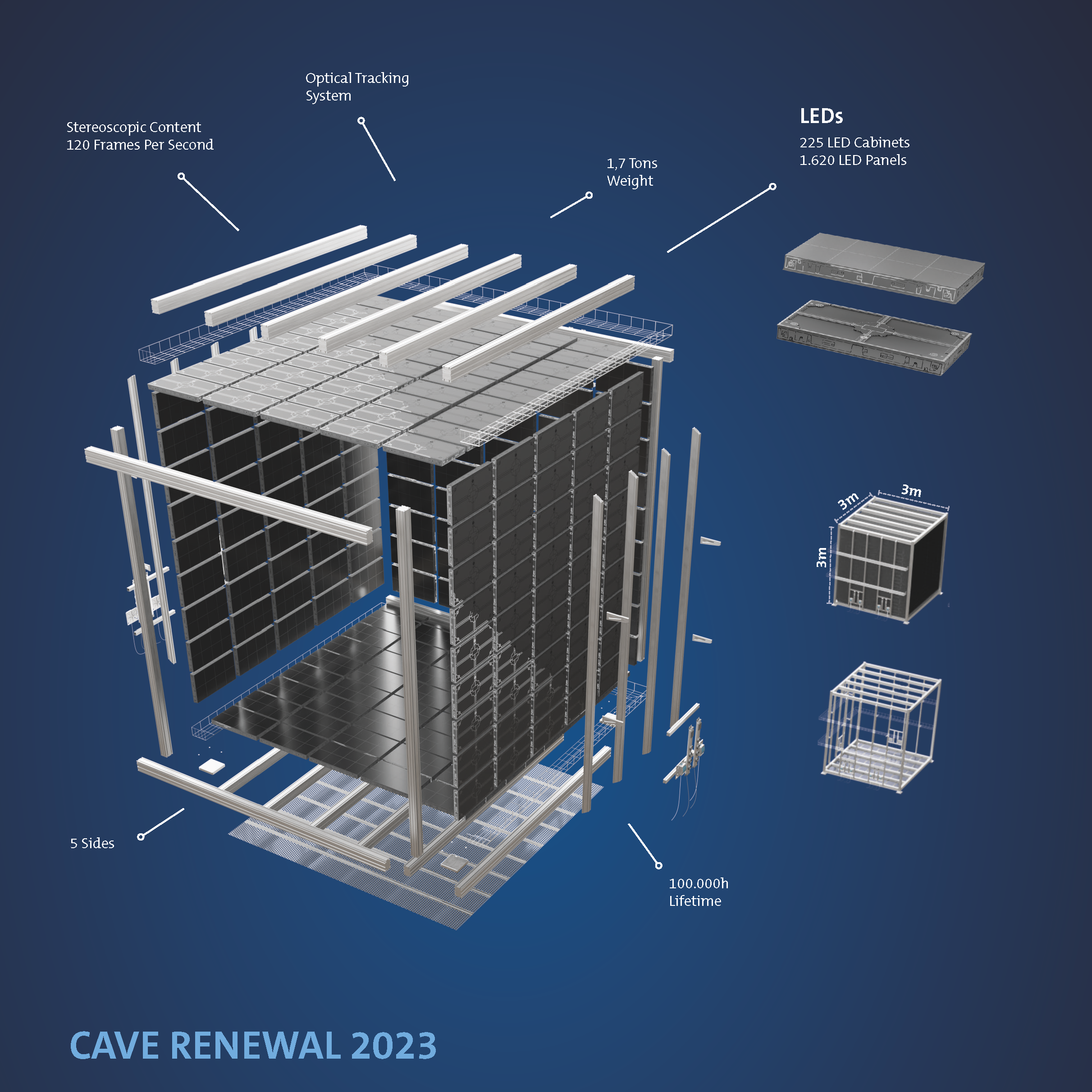

Die Ursprungsidee der 5-seitigen Projektionsinstallation basiert auf dem Konzept der CAVE (CAVE Audio Visual Environment) von Carolina Cruz-Neira. Hierbei befindet sich der Benutzer in einem Würfel mit projizierten Seitenflächen, Boden und Decke, welche sein Blickfeld vollständig abdecken. Im Gegensatz zur Powerwall gewinnt der Benutzer nicht nur den Eindruck mit einer virtuellen Welt zu interagieren, er hat das Gefühl, sich förmlich in ihr zu befinden. Im Jahr 2023 wurde die ursprünglich CAVE, bestehend aus 5 Projektionsflächen, die mit jeweils 2 Beamern bespielt wurden, durch eine 5-seitige CAVE bestehend aus LED-Walls, ersetzt. Die Projektion erfolgt mit Hilfe aktiver Stereodarstellung. Die Projektionsinstallation wird durch einen Rechnerverbund von 7 synchronisierten Knoten angesteuert, wobei 5 Knoten des Systems zur Bildgeneration dienen (jeweils einer pro Wand) und 1 Knoten zur Ansteuerung der Darstellungsknoten und zur Aktualisierung der Szene. Der 7. Knoten dient als Backup für den Steuerknoten. Sie besitzt ein fest installiertes Positionsermittlungssystem mit 4 Kameras an der Decke.

Technische Daten

Projektionsanlage

Projektion:

  • 1.620 randlose LED Panels
  • 225 Cabinets/LED-Rahmen
  • Auflösung: 2400 x 2430 Pixel
  • Pixel Pitch: 1,25 mm
  • Stereoskopische Darstellung mit 120 Bildern pro Sekunde. 60 Bilder/Sekunde pro Auge
  • Optisches Tracking-System von ART mit Kamera ArtTrack6
  • ca. 3,25 km Kabel
Rechnerinfrastruktur

Cluster bestehend aus 7 Knoten

  • 1 Masterknoten
  • 5 Renderknoten
  • 1 Backupknoten

Ausstattung je Knoten:

  • 2 x Intel Xeon CPU (8 cores)
  • 256 GByte Hauptspeicher
  • Nvidia Quadro P6000 Grafikkarte
  • 100GBit/s Netzwerkanbindung
